Induktionserwärmung: Effiziente Erwärmung für Industrieprozesse

Die Induktionserwärmung ist ein berührungsloses Verfahren, das leitfähige und ferromagnetische Materialien mit Hilfe von hochfrequentem Wechselstrom gezielt und energieeffizient erhitzt. Dieses Verfahren hat sich als unverzichtbare Technologie für zahlreiche industrielle Anwendungen etabliert. Dieses Verfahren ermöglicht eine präzise und wiederholgenaue Erwärmung, wodurch Prozesse wie Härten, Glühen oder Löten optimiert werden können.

Das Prinzip der Induktionserwärmung

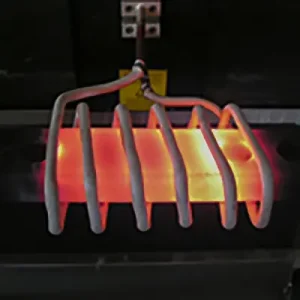

Erhitztes Werkstück während des Umformprozesses per Induktionserwärmung

Ein metallisches Werkstück wird für den Umformprozess erhitzt, um die Verformbarkeit zu verbessern.

Die Induktionserwärmung basiert auf elektromagnetischer Induktion, bei der Wechselstrom ein Magnetfeld erzeugt, welches in leitfähigen Materialien Wirbelströme induziert. Diese Ströme erwärmen das Werkstück direkt, während das Heizsystem weitestgehend kühl bleibt. In ferromagnetische Materien wird zusätzlich ein grosser Anteil durch die magnetischen Umpolungsverluste Wärmeenergie generiert.

Vorteile der Induktionstechnik:

  • Präzision: Gezielte Erwärmung ohne direkten Kontakt.
  • Energieeffizienz: Erhöhung des Gesamtwirkungsgrades.
  • Flexibilität: Realisierbar mit allen ferromagnetischen oder elektrisch leitfähigen Materialien.
  • Sauberkeit: Abgasfrei und kontaktlos, daher geeignet für viele Materialien und Prozesse. Gleichzeitig lässt sich der Prozess exakt steuern.
  • Nachhaltigkeit: CO2 und emissionsneutrale Erwärmung.

Anwendungsbereiche der Induktionserwärmung

Die Induktionserwärmung wird in zahlreichen industriellen Prozessen eingesetzt. Die Technologie bietet eine präzise Kontrolle über den Energieeintrag und eignet sich besonders für:

  • Härten: Erhöhung der Oberflächenhärte von Metallteilen.
  • Anlassen/Weichglühen: Veränderung der Materialeigenschaften durch kontrolliertes Erwärmen und Abkühlen.
  • Weich- und Hartlöten: Präzises Erhitzen auf eine Schmelztemperatur für metallische Verbindungen.
  • Umformprozesse: Erwärmung der Werkstücke auf die ideale Prozesstemperatur zur Veränderung der Werkstoffeigenschaften.

Die Induktionserwärmung wird in zahlreichen industriellen Prozessen eingesetzt, darunter Härten, Glühen und Löten. Durch ihre Vielseitigkeit kann die Induktionstechnologie selbst anspruchsvolle Anforderungen erfüllen. Weitere Informationen finden Sie hier.

Aufbau und Funktion eines Induktionserwärmungssystems

Ein Induktionserwärmungssystem besteht aus einem Generator, der die benötigte Energie liefert, und einem Induktor, der diese Energie, in Form von magnetischer Energie, in das Werkstück einbringt. Der Induktor besteht aus einer mit Kühlwasser durchflossenen Spule. Optional kann eine entsprechende Steuerung zur präzisen Regelung oder Kontrolle der Temperatur verwendet werden.

Abhängig von der Anwendung sind folgende Faktoren entscheidend:

  • Form des Induktors: Der Induktor wird individuell an den gewünschten Energieeintrag und Prozess in das Werkstück ausgelegt.
  • Leistung des Generators: Abgestimmt auf das Werkstück und den gewünschten Erwärmungsprozess.
  • Temperaturregulierung: Eine optionale Steuerung mit entsprechender Sensorik sorgt für eine stabile Erwärmung während des Prozesses.

Die optimale Anpassung dieser Komponenten gewährleistet effiziente und zuverlässige Erwärmungsergebnisse sowohl bei Edelstahlstahl, Aluminium, Messing und auch weiteren elektrisch leitfähige und ferromagnetische Materialien.

Induktionserwärmung berechnen und optimieren

Die Berechnung des Energiebedarfs der induktiven Erwärmung ist ein zentraler Aspekt, um ein induktives Erwärmungssystem auszulegen. Faktoren wie Material, Frequenzbereich und Leistung müssen präzise aufeinander abgestimmt werden. Mit moderner Halbleitertechnologie und benutzerfreundlicher Steuerung lassen sich selbst komplexe Prozesse effizient planen und umsetzen. Wenn Sie Interesse daran haben unsere Induktionsanlagen in Ihren Produktionsprozes zu integrieren, sind wir Ihr zuverlässiger Partner, mit umfassenden Lösungen und Expertise.

Vorteile der Zusammenarbeit mit H.Sigrist & Partner AG

Wir bieten Ihnen hochwertige Induktionssysteme, die für verschiedenste Anwendungen optimiert sind. Mit unserem Partner CEIA gewährleisten wir innovative und zuverlässige Lösungen, die speziell auf Ihre Bedürfnisse abgestimmt sind.

Kontaktieren Sie uns oder werfen sie einen Blick in unsere Downloads.
